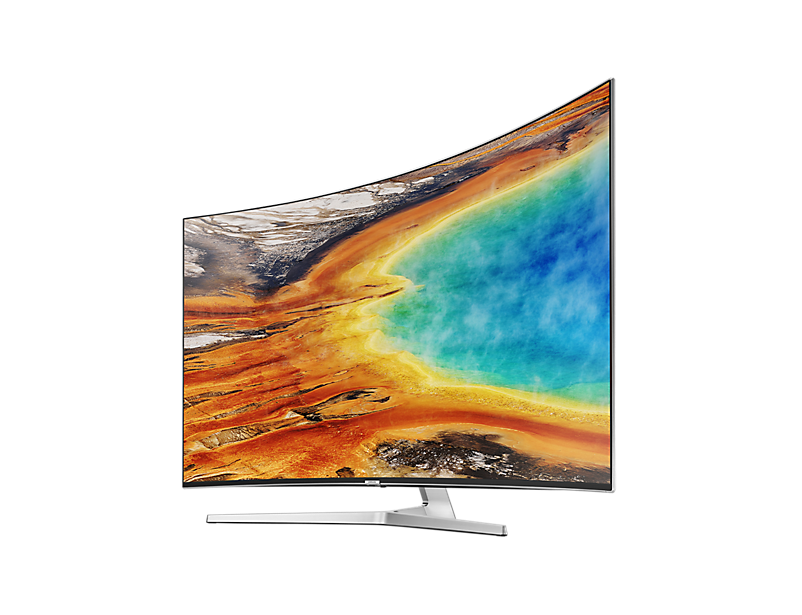

Ремонт телевизоров Samsung

Samsung с давних пор является одним из самых популярных брендов, продаваемых и обслуживаемых на территории России.
Выбор покупателей оправдан выгодным соотношением цены и качества техники, а популярность среди ремонтников обусловлена многими факторами, определяющими простоту и удобство в ремонте и обслуживании.

Несмотря на разнообразие моделей, телевизоры Samsung для мастеров и инженеров сервисных центров остаются несложными и предсказуемыми в ремонте, а своевременная техническая поддержка производителя комплектующими элементами, модулями, документацией и программным обеспечением существенно облегчает и упрощает диагностику и ремонт.

С начала девяностых годов прошлого века у мастеров накопился богатый опыт по ремонту телевизоров Samsung, который обсуждался и сохранился на страницах интернета в многочисленных конференциях и блогах ремонтников.
Типовые дефекты некоторых моделей иногда вызывали разногласия и заслуживают отдельного внимания в рассмотрении причин неисправностей и методов их устранения.

В данном цикле статей планируется рассмотреть наиболее часто встречающиеся в практике ремонта неисправности телевизоров Samsung CRT от 2000 года выпуска и наиболее популярных моделей телевизоров LCD.

Проблему электролитических конденсаторов в фильтрах выпрямителей модулей питания здесь рассматривать нет необходимости, так как это массовая тенденция, характерная для первого поколения LCD телевизоров. Следует отметить, что в LED телевизорах проблема с электролитическими конденсаторами наблюдается реже. Возможно, это связано с более низким потреблением перобразователей питания светодиодной подсветки.

Эксплуатация некоторых моделей первого поколения телевизоров LCD Samsung с неисправными конденсаторами фильтров питания, может приводить к сбою в программном обеспечении. Сначала могут пропадать настройки на каналы, иногда появляются специфичные искажения в режиме "Кино", некорректно может работать регулировка подсветки экрана.
Часто происходит полный сбой в ПО и телевизор уже не включается в рабочий режим.
В таких случаях после ремонта модуля питания необходима замена содержимого памяти EEPROM.

Помимо дефектов, вызванных неисправностью электролитических конденсаторов, отметим ещё две типовых неисправности этого модуля. Кольцевые трещины в пайке выводов транзистора включения из дежурного режима, а так же пробой герметика с последующим замыканием и повреждением конденсатора 2200pF и обрывом резистора 0.22 Ohm в цепи питания ключевых транзисторов преобразователя.

Помехи на изображении в виде искривлённых наклонных полос, связанные с плохой фильтрацией питания тюнера, устраняются заменой конденсатора 100uF 16V на основной плате. Менять конденсатор в тюнере в этом случае нет необходимости. Иногда мастера делают всё наоборот, по причине недостаточной компетенции, тогда такая замена поможет ненадолго.

Ещё одной популярной типовой неисправностью некоторых моделей LCD Samsung является применение в плате T-CON микросхемы гамма-коррекции AS-15... AS19... Дефект связан с искажением цветовых переходов. Изображение становится светлее и местами чем-то похожим на негатив.

В последних моделях LCD, в частности SMART-TV, имеют место проблемы, связанные с технологией пайки BGA для высокоинтегрированных чипов. В таких случаях могут возникать сбои в работе, обычно проявляющиеся с прогревом, которые вызваны нарушением контакта выводов чипа с соответствующими им площадками на плате.

Неисправность матриц LCD, возможно, отдельная тема для обсуждения, но есть смысл коротко рассмотреть некоторые внешние проявления её дефектов.
В большинстве случаев, это ровные вертикальные полосы на отдельных участках экрана либо на всей его площади. Полосы могут быть различными, как цветными, так и чёрно-белыми разной толщины.
Иногда характер полос меняется при внешнем механическом воздействии. Могут появляться фиксированные кадры изображения.
Такие дефекты матриц связаны с нарушением контактов в соединениях шлейфов, которые могут иногда восстанавливаться с прогревом.
Ремонт матрицы в таких случаях связан с её разборкой и восстановлением контактов в шлейфах или дублирование соединений внешними проводниками - процесс сложный, не рекомендован производителями и не всегда может быть удачным и надёжным решением проблемы.
В связи с тем, что цена матрицы достаточно высокая, составляет больше половины стоимости телевизора, в большинстве случаев, владельцы послегарантийных телевизоров от замены матрицы отказываются по причине экономической нецелесообразности ремонта.

Во многих моделях LED телевизоров 5 серии установлены панели (матрицы) со светодиодами подсветки достаточно низкого качества, либо неправильно рассчитан ток в светодиодах. Этот популярный в настоящее время типовой дефект может проявить себя уже на первом году эксплуатации. В таком случае просто отсутствует изображение.
В авторизованных сервисных центрах по рекомендации производителя меняют светодиодные линейки и ограничивают ток в LED-драйверах, чтоб телевизоры отработали хотя бы гарантийный срок. А в послегарантийных случаях, эта проблема решается мастерами по разному в зависимости от их квалификации и договорных условий с владельцем.

Из наиболее часто встречающихся неисправностей CRT-телевизоров Samsung можно выделить несколько, связанных с низкой надёжностью кинескопов и их отклоняющих систем (ОС).

Последствие замыкания нити накала с катодом кинескопа (обычно по зелёному цвету) устраняется путём изоляции накала от массы и организацией его отдельного питания (2-3 витка на сердечник ТДКС). При этом необходимо не забыть использовать штатный резистор калибровки тока накала.

В кинескопах с плоским экраном, диагоналей 20 дюймов и более, часто происходит замыкание между ускоряющим электродом и модулятором (G2 и G1), что сопровождается отсутствием изображения.
К счастью, такие замыкания, в большинстве случаев, легко устраняются привычными дедовскими методами, популярными среди ремонтников.

Сложнее бывает с замыканием в строчных отклоняющих катушках ОС кинескопа. При этом пробивает накоротко строчный транзистор, обычно сразу при включении. В некоторых случаях можно увидеть дымок из-под горловины ОС, почувствовать характерный запах, транзистор (HOT) в это время перегревается.

Немало хлопот во многих моделях CRT-телевизоров Samsung разных диагоналей доставляют элементы ёмкостного делителя ИОХ цепи формирования строчного синхроимпульса. В таких случаях ограничительный резистор часто выгорает до углей, иногда повреждая участок платы вместе с токопроводящими дорожками.

В случаях с "плавающими" дефектами, когда не удаётся обнаружить плохой контакт в пайках выводов элементов, необходимо помнить о специфичности металлизации отверстий в силовых цепях строчной развёртки, характерной для телевизоров CRT Samsung.
Контакт металлической втулки с медной площадкой платы часто бывает закрашен, иногда быстрее удаётся обнаружить в этом месте искрение, чем разглядеть кольцевую трещину с помощью лупы.
Наиболее часто такое нарушение контакта происходит в месте пайки контактной площадки с металлизацией соединения коллектора строчного транзистора.

Типовые неисправности некоторых распространённых моделей, выполненных на стандартных шасси, можно рассмотреть отдельно.
По мере подготовки материала страницы будут добавляться.
