Ремонт подсветки телевизора
Внимание! Вскрывать корпус ЖК телевизора можно только в том случае, если у вас имеется навыки работы со сложными устройствами и небольшой опыт, в противном случае лучше не рисковать.
- необходимо подготовить место работы и два стола, на которые укладывать матрицы и рассеивающие пленки;
- перед началом этой работы следует тщательно вымыть руки, чтобы случайно не оставить следы грязных пальцев на фильтрах и самой матрице — это может навредить качеству изображения впоследствии;
- особое внимание надо уделять дешифраторам — одно неточное движение может повлечь за собой обрыв шлейфа.

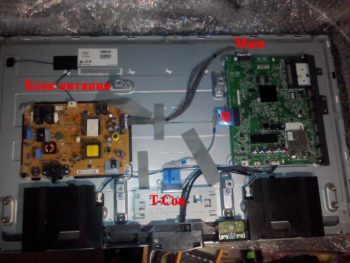

Последующий демонтаж осуществляется в несколько этапов.

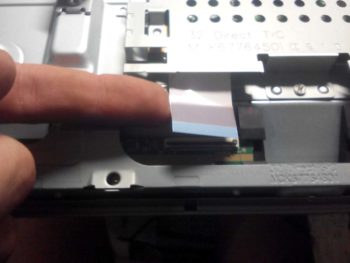

- Плата T-con легко снимается после отсоединения шлейфов и выкручивания болта, расположенного между ними.

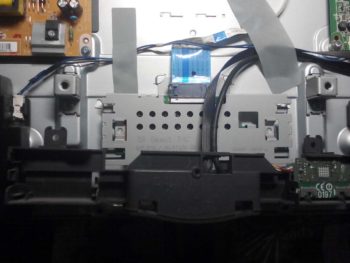

- Необходимо снять защиту из металла с дешифраторов — для этого откручиваем болты крепления по бокам, после этого они держатся только на резиновых креплениях.

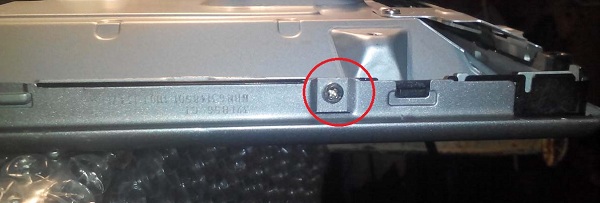

- Настало время удалить переднюю рамку телевизора — откручиваем болтики крепления по всему контуру, кладем изделие на заднюю крышку и снимаем рамку.
- Снимаем рамку, переворачиваем экран, но при этом осторожно придерживайте матрицу, т. к. она ничем не закреплена. Изделие лежит на матрице, дешифраторы находятся сверху и можно снять их с резиновых креплений, но с предельной осторожностью.
- Матрица осталась лежать на столе, чтобы она не мешала дальнейшей работе — переложите ее на ранее приготовленное место.
Поиск неисправности
Теперь начинается непосредственный ремонт Led подсветки телевизора: для этого вам нужно по контуру отщелкнуть аккуратно все защелки, снять рамку из пластика и убрать рассеивающие пленки, чтобы открыть светодиоды.
У разных моделей телевизоров LG будет свой набор лед подсветки: для LG 32LN541U — это три ряда по 7 светодиодов, а для LG 32LB582V — три по 6 штук.

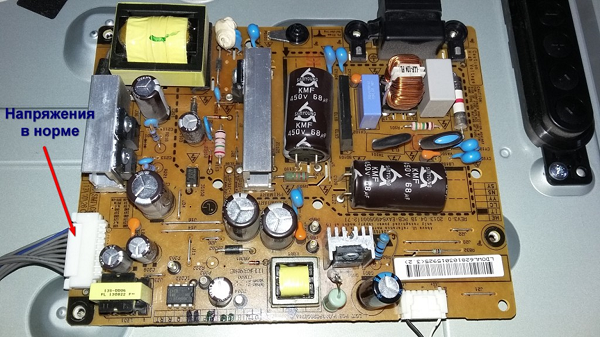

Во всех телевизорах, где используется такая подсветка, светодиоды подключаются последовательно, поэтому при перегорании одного из них, вся система перестает работать. Если неисправен LED драйвер, то не поступает напряжение на всю систему, а когда перегорел один из светодиодов, то напряжение идет, но все усилия устройства засветить систему напрасны: хоть подавай 200 вольт, цепь разомкнута.
Как видим из фотографии, подсветка состоит из 18 светодиодов, при замерах напряжение без нагрузки было 140 V, то есть на каждый приходилось 7,8 В. Когда учтем падение напряжения на каждой планке и общую нагрузку, то вывод будет такой: в данной модели используются светодиоды на 6 В.
Найти перегоревший светодиод непросто: если нет подгорания в месте крепления, то надо проверять каждый элемент по отдельности.
Замена светодиодов
Замена подсветки телевизора Lg может вызвать определенные затруднения. Допустим, по результатам проверки были выявлены несколько неисправных светодиодов. Купить сменную планку довольно сложно — в сервис центры эти детали не поставляются, можно заказать их на сайте производителя, но это долго и весьма дорого. Значит, есть только один путь — заменить отдельные диоды, хотя и на радиорынке найти их будет непросто. Специалисты уверяют, что можно купить уже паяные, но исправные, после долгого поиска именно такие и были приобретены.
Пользователи должны знать, что все планки приклеиваются с помощью двустороннего скотча, поэтому надо их прогреть специальным паяльным феном, чтобы скотч отошел. Для этого планка фиксируется в держателе и прогревается снизу феном, олово расплавляется, и неисправная деталь удаляется. Впаивать следует точно таким же методом, чтобы не повредить светодиод.
Важно! Все линзы на заводе закрепляют компаундом, поэтому при их снятии надо действовать очень осторожно, при этом каждую надо потом установить на прежнее место, дабы не нарушить первоначальную фокусировку.
Еще один нюанс: вам могут попасться светодиоды, у которых минусовая площадка немного большего размера, чем плюсовая, поэтому надо подрезать место контакта, чтобы впаять диод. Так выглядит впаянный светодиод:
То, что повреждена немного краска — не беда. Точно так же впаиваем остальные светодиоды, а линзы приклеиваем на суперклей. А это отремонтированный вид собранной и готовой к дальнейшей эксплуатации панели подсветки:
Как видим на практике, в ремонте led подсветки матрицы телевизора LG есть много специфических нюансов, и не зная их, невозможно добиться положительного результата.
Заключительные работы
Когда ремонт Led системы телевизоров марки LG был осуществлен полностью, прежде, чем производить окончательную сборку, подключаем напряжение к планкам и проверяем свечение всех светодиодов. Если все нормально, то собираем ТВ, выполняя все операции последовательно и с осторожностью, как и при демонтаже.
После окончания яркость подсветки лучше не выводить на максимум, а ограничиться 75% — при таком режиме светодиоды работают в нормальном режиме и, как утверждают специалисты, прослужат намного дольше.
Устанавливаем телевизор на прежнее место, включаем его в сеть и наслаждаемся качеством: если нигде на экране нет посторонних пятен светлого или темного колера, значит, ремонт был выполнен правильно, с соблюдением всех рекомендаций.
